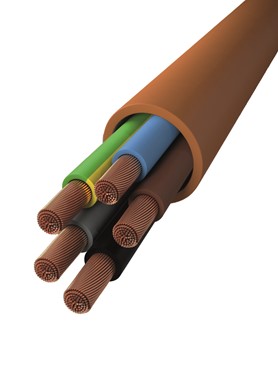

SCANFLEX ® CTS-Power - 300/500 V
Anvendelse
SCANFLEX® CTS-Power anvendes til styring, regulering og forsyning i CTS- og BMS-anlæg. Kablet er halogenfrit, flammehæmmende, røgreducerende og UV-bestandigt, og kan bruges både indendørs og udendørs.
Konstruktion
Leder
Flertrådet elektrolytisk kobber, klasse 5
Isolation
HFFR-compound
Lederfarve
HD308
Fyldkappe
PES tape
Yderkappe
HFFR-compound, brun RAL 8023
Tekniske data
Driftstemperatur
Fleksibel: -5 °C til +70 °C
Fast: -30 °C til +70 °C
Mærkespænding
300/500 V
Prøvespænding
2500 V
Bøjeradius
Fleksibel: 15 × kabeldiameter
Fast: 7,5 × kabeldiameter
CPR-klassificering:
B2ca-s1a,d1,a1
Rekvirer DoP på dop@scankab.dkGodkendelser
EN 50575, IEC 60332-1-2, EN 60332-3-24, IEC 60754-2, IEC 61034, CE, RoHS
Brandhæmmende iht. IEC 60332-3-24 (CAT-C)
Bøjeradius 7,5 x kabeldiameter
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Lav emission af ætsende gasser iht. IEC 60754
Lav røgudvikling ved brand iht. IEC 61034
Maks. driftstemp. +70° C
Min. driftstemp.
-30° C
-30° C
UV-bestandig
| Varenummer | EAN | CPR | Elnummer | Dimension (mm2) | Strømverdi (A) | Opspoling | Diameter (mm)* | Vekt (kg/km)* |
|---|---|---|---|---|---|---|---|---|
| 176015003G | 5704403218608 | B2ca-s1a,d1,a1 | - | 3G1,5 | 15 | Tr./Avklip | 7,0 | 78 |
| 176015004G | 5704403218691 | B2ca-s1a,d1,a1 | - | 4G1,5 | 15 | Tr./Avklip | 7,6 | 99 |
| 176025003G | 5704403218684 | B2ca-s1a,d1,a1 | - | 3G2,5 | 20 | Tr./Avklip | 8,3 | 72 |
| 176025004G | 5704403218707 | B2ca-s1a,d1,a1 | - | 4G2,5 | 20 | Tr./Avklip | 9,1 | 148 |
| 176025005G | 5704403218714 | B2ca-s1a,d1,a1 | - | 5G2,5 | 20 | Tr./Avklip | 10,2 | 189 |
| * Verdierne kan have små avvik | ||||||||
