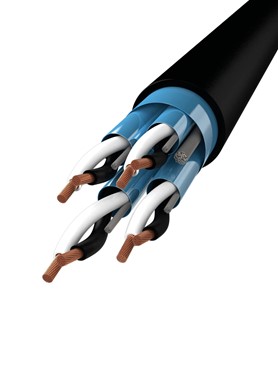

SCANINSTRU RE-2X(st)H-PiMF - 300/500 V

Anvendelse

SCANINSTRU RE-2X(st)H-PiMF - parvis skærmet er et halogenfrit kabel, der anvendes til proceskontrol og dataprocesser, analog eller digital signaltransmission. Instrumentkabler anvendes inden for en stor række områder: fabrikker, raffinaderier, petrokemiske institutioner, transformerstationer, tankstationer m.v. Kablet kan nedgraves i jord og er UV-bestandigt.

Konstruktion

Leder

Glødet flertrådet Cu-tråde, kl. 2
Kommunikationsleder (0,5 mm²

Tværsnit for leder på 0,75 mm²: 7x0,37 mm

Isolation

XLPE
Isolationstykkelse: 0,40 mm

Lederfarve
Parvis:   sort og hvid, nummereret
  a-leder = sort
b-leder = hvid
kommunikationsleder = orange
Triple: sort, hvid og rød, nummer
  a-leder = sort, b-leder = hvid,
c-leder = rød



Skjerm

AL-PES

Yderkappe

Halogenfri brandhæmmende compound, sort.
Kan efter forespørgsel leveres i blå RAL 5015 til egensikker inst.

Drainwire

Fortinnet Cu (7x0,30 mm)

Tekniske data

Driftstemperatur

-40° C til +90° C

Mærkespænding

300/500 V

Prøvespænding

Leder/leder: 2000 V
Leder/skærm: 1000 V

Bøjeradius

10 x kabeldiameter

Teknisk kommentar

Ledermodstand: max 24,5 Ω/km
Isolationsmodstand: min 5000 MΩ x km

Induktans: 0,75 mH/km
Driftskapacitans: max 85 nF/km (800 Hz)
Ubalanceret driftskapacitans: max 500 pF/500 m
Modstandsdygtig over for olie (IEC 60811-404): 70° C / 4 timer (ASTM no. 2)

CPR-klassificering:

B2ca-s1a,d2,a1

Rekvirer DoP på dop@scankab.dk

Godkendelser

EN 50575, IEC 60332-1, IEC 60332-3-24 (CAT-C), EN 50266-2-2, IEC 61034-1+2, HD 606, IEC 60754-2, EN 50267, EN 50288-7, IEC 60811-404, CE, RoHS
Brand-
hæmmende iht.
IEC 60332-3
Brandhæmmende iht. IEC 60332-3-24 (CAT-C)
Bøjeradius 10 x kabeldiameter
Elektromagnetisk beskyttet
Flamme-
hæmmende iht.
IEC 60332-1
Fleksibel
Halogenfri
Kan ligge i rør
Kan nedgraves
Lav emission af ætsende gasser iht. IEC 60754
Lav røgudvikling ved brand iht. IEC 61034
Maks. driftstemp. +90° C
Miljøvenlig
Min. driftstemp.
-40° C
Permanent udendørs
installation
Tåler frost
Tåler fugt
Udendørs-
oplægning
UV-bestandig
Velegnet på offentlige steder
Varenummer EAN CPR Elnummer Dimension (mm2) Strømverdi (A) Opspoling Farve Diameter (mm)* Vekt (kg/km)*
10470220075P 5704403117963 B2ca-s1a,d2,a1 - 2x2x0,75 - Tr./Avklip Sort 9,1 109
10470220075PB 570440318397 B2ca-s1a,d2,a1 - 2x2x0,75 - Tr./Avklip Blå 9,1 109
10470230075T 5704403210602 B2ca-s1a,d2,a1 - 2x3x0,75 - Tr./Avklip Sort 10,1 150
10470420075P 5704403118403 B2ca-s1a,d2,a1 - 4x2x0,75 - Tr./Avklip Sort 10,7 175
10470820075P 5704403117987 B2ca-s1a,d2,a1 - 8x2x0,75 - Tr./Avklip Sort 14,5 310
10471620075P 5704403117994 B2ca-s1a,d2,a1 - 16x2x0,75 - Tr./Avklip Sort 19,1 530
10472420075P 5704403118007 B2ca-s1a,d2,a1 - 24x2x0,75 - Tr./Avklip Sort 24,0 760
* Verdierne kan have små avvik
