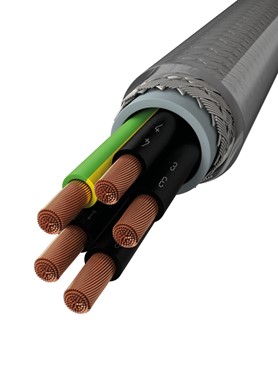

SCANFLEX ® YSY 1005 - 300/500 V
Anvendelse
Oliebestandigt, dobbeltkappet, stålflettet PVC-styrekabel, der anvendes, hvor der kræves en fleksibel kabelforbindelse til maskiner, kontroludstyr o.lign.
Konstruktion
Leder
Blank Cu-tråd, kl. 5
Isolation
PVC
Lederfarve
Sort med hvide nummermarkering
Gul/grøn beskyttelsesleder
Fra 25 mm² farvede efter VDE 0293
Fyldkappe
PVC
Skjerm
Fortinnet flettet stålskærm
Yderkappe
PVC, transparent
Tekniske data
Driftstemperatur
| Fleksibel: | -5° C til +70° C |
| Fast: | -40° C til +80° C |
Mærkespænding
300/500 V
Prøvespænding
2000 V
Bøjeradius
20 x kabeldiameter
Godkendelser
IEC 60332-1, CE, RoHS
Bøjeradius 20 x kabeldiameter
Elektriske tavler
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Fleksibel
Gnaverbeskyttet
Kan ligge i rør
Lavspændings-
kabel
kabel
Maks. driftstemp. +80° C
Metermærket
Min. driftstemp.
-40° C
-40° C
Til brug i industrien
Fleksibelt brug
Fleksibelt brug
Til brug
i industrien
i industrien
Tåler fugt
Vandafvisende
| Varenummer | EAN | Elnummer | Dimension (mm2) | Strømverdi (A) | Opspoling | Diameter (mm)* | Vekt (kg/km)* |
|---|---|---|---|---|---|---|---|
| 123007502 | 5704403004676 | - | 2x0,75 | 9 | Tr./Avklip | 8,4 | 125 |
| 123007503 | 5704403004683 | - | 3G0,75 | 9 | Tr./Avklip | 8,5 | 130 |
| 123007504 | 5704403004690 | - | 4G0,75 | 9 | Tr./Avklip | 9,6 | 150 |
| 123007505 | 5704403004706 | - | 5G0,75 | 9 | Tr./Avklip | 10,9 | 210 |
| 123007507 | 5704403004713 | - | 7G0,75 | 9 | Tr./Avklip | 11,5 | 240 |
| 123007512 | 5704403004720 | - | 12G0,75 | 9 | Tr./Avklip | 15,0 | 355 |
| 123007518 | 5704403004737 | - | 18G0,75 | 9 | Tr./Avklip | 17,5 | 430 |
| 123007525 | 5704403004744 | - | 25G0,75 | 9 | Tr./Avklip | 20,7 | 550 |
| 123010003 | 5704403004782 | - | 3G1 | 11 | Tr./Avklip | 9,8 | 140 |
| 123010004 | 5704403004799 | - | 4G1 | 11 | Tr./Avklip | 10,2 | 205 |
| 123010005 | 5704403004805 | - | 5G1 | 11 | Tr./Avklip | 11,2 | 213 |
| 123010007 | 5704403004812 | - | 7G1 | 11 | Tr./Avklip | 12,1 | 240 |
| 123010012 | 5704403004829 | - | 12G1 | 11 | Tr./Avklip | 15,6 | 390 |
| 123010018 | 5704403004836 | - | 18G1 | 11 | Tr./Avklip | 18,3 | 510 |
| 123010025 | 5704403004843 | - | 25G1 | 11 | Tr./Avklip | 21,6 | 670 |
| 123015003 | 5704403004881 | - | 3G1,5 | 15 | Tr./Avklip | 10,3 | 210 |
| 123015004 | 5704403004898 | - | 4G1,5 | 15 | Tr./Avklip | 11,2 | 230 |
| 123015005 | 5704403004904 | - | 5G1,5 | 15 | Tr./Avklip | 12,3 | 255 |
| 123015007 | 5704403004911 | - | 7G1,5 | 15 | Tr./Avklip | 13,5 | 325 |
| 123015012 | 5704403004928 | - | 12G1,5 | 15 | Tr./Avklip | 17,4 | 480 |
| 123015018 | 5704403004935 | - | 18G1,5 | 15 | Tr./Avklip | 20,5 | 660 |
| 123015025 | 5704403004942 | - | 25G1,5 | 15 | Tr./Avklip | 24,3 | 730 |
| 123025003 | 5704403004980 | - | 3G2,5 | 20 | Tr./Avklip | 12,2 | 280 |
| 123025004 | 5704403004997 | - | 4G2,5 | 20 | Tr./Avklip | 13,7 | 330 |
| 123025005 | 5704403005000 | - | 5G2,5 | 20 | Tr./Avklip | 14,8 | 355 |
| 123025007 | 5704403005017 | - | 7G2,5 | 20 | Tr./Avklip | 15,8 | 420 |
| 123025012 | 5704403005024 | - | 12G2,5 | 20 | Tr./Avklip | 20,9 | 700 |
| 123025018 | 5709588027106 | - | 18G2,5 | 20 | Tr./Avklip | 25,2 | 1030 |
| 123040004 | 5704403005048 | - | 4G4 | 25 | Tr./Avklip | 16,8 | 430 |
| 123040005 | 5704403005055 | - | 5G4 | 25 | Tr./Avklip | 18,1 | 460 |
| 123040007 | 5704403027118 | - | 7G4 | 25 | Tr./Avklip | 19,6 | 590 |
| 123060007 | 5704403005086 | - | 7G6 | 33 | Tr./Avklip | 22,5 | 810 |
| 123100004 | 5704403005093 | - | 4G10 | 45 | Tr./Avklip | 22,7 | 950 |
| 123100005 | 5704403005109 | - | 5G10 | 45 | Tr./Avklip | 24,5 | 1154 |
| 123160004 | 5704403005116 | - | 4G16 | 61 | Tr./Avklip | 25,5 | 1280 |
| 123160005 | 5704403005123 | - | 5G16 | 61 | Tr./Avklip | 29,5 | 1500 |
| 123350004 | 5704403005154 | - | 4G35 | 103 | Tr./Avklip | 32,5 | 2550 |
| * Verdierne kan have små avvik | |||||||
