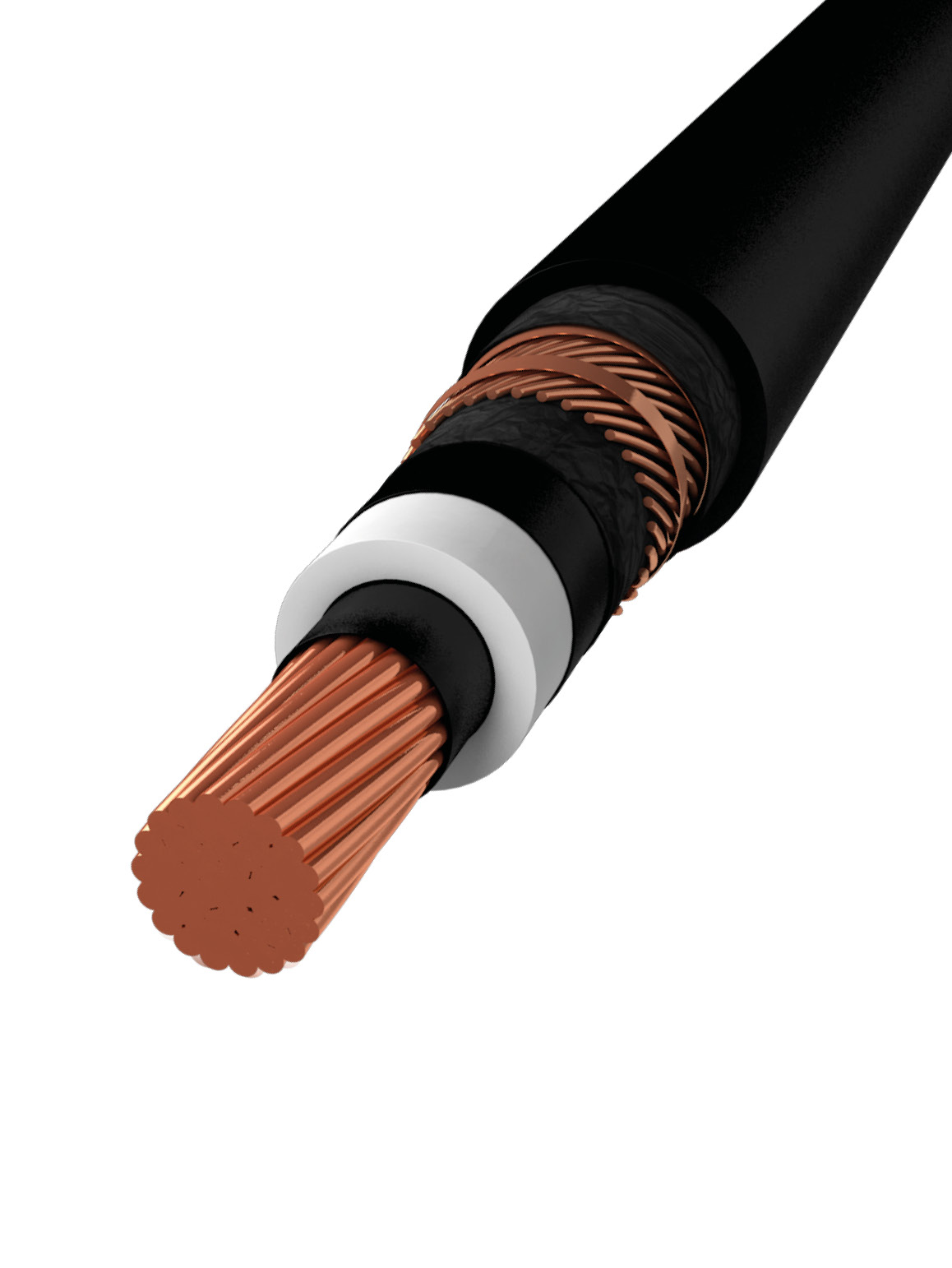

N2XS2Y 1-leder, Cu - 18/30 (36) kV

Anvendelse

N2XS2Y anvendes til installationer inden- som udendørs, over eller direkte i jord, rør eller sågar i vand.

Konstruktion

Leder

Runde Cu-tråde, kl. 2
Halvleder lag omkring lederen

Isolation

XLPE
Halvleder lag omkring isolationen

Fyldkappe

Tape af halvleder materiale

Skjerm

Cu-tråde over tape-materiale

Yderkappe

PE, sort

Tekniske data

Driftstemperatur

-20° C til +90° C

Mærkespænding

18/30 kV (36 kV)

Prøvespænding

63 kV

Bøjeradius

15 x kabeldiameter

Godkendelser

IEC 60502, CE, RoHS
Anvendes i vindmøller
Bøjeradius 15 x kabeldiameter
Kan nedgraves
Maks. driftstemp. +90° C
Mellemspændings-kabel
Min. driftstemp.
-20° C
UV-bestandig
Varenummer EAN Elnummer Dimension (mm2) Strømverdi (A) Opspoling Diameter (mm)* Vekt (kg/km)*
871011380 - - 1X50/16 241 Tr./Avklip 34 1350
871011383 - - 1X70/16 299 Tr./Avklip 36 1600
871011384 - - 1X95/16 363 Tr./Avklip 37 1900
871011385 - - 1X120/16 418 Tr./Avklip 39 2150
871011386 - - 1X150/25 472 Tr./Avklip 40 2550
871011995 - - 1X150/50 472 Tr./Avklip 40 2750
871011387 - - 1X185/25 539 Tr./Avklip 42 2900
871011388 - - 1X240/25 635 Tr./Avklip 44 3500
871015603 5704403059331 - 1X240/35 635 Tr./Avklip 44 3467
871011777 - - 1X240/70 635 Tr./Avklip 45 4200
871011389 - - 1X300/25 725 Tr./Avklip 47 4150
871013686 - - 1X300/35 725 Tr./Avklip 47 4300
871013135 - - 1X300/50 725 Tr./Avklip 46,8 4276
871011390 - - 1X400/35 831 Tr./Avklip 50 5100
871011391 - - 1X500/35 953 Tr./Avklip 53 6200
871013037 - - 1X630/35 1094 Tr./Avklip 58 7403
* Verdierne kan have små avvik
