X-VOLT ® FR-N20XA8E-AR 1-leder - 12/20 (24) kV
Anvendelse
X-VOLT® FR-N20XA8E-AR anvendes til mellemspændingsinstallationer eller fordelingsnetværk både inden- og udendørs.
F.eks. til forsyning af transformerstationer, infrastruktur, vindmøller, solcelleparker, fabriksanlæg, datacentre og lign.

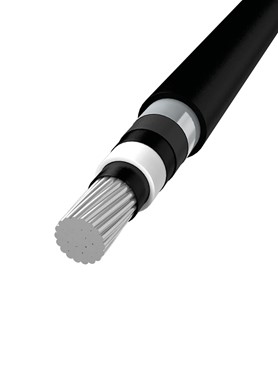

Konstruktion
Leder
Aluminium, kl. 2.
Isolation
Tværbundet polyethylenisolering, type PR, naturlig farve.
Skjerm
Stripbar tværbundet halvlederskærm påført over isolering i en tredobbelt ekstruderingsproces.
Aluminiumsfolie.
Yderkappe
Polyolefin, sort
Tekniske data
Driftstemperatur
-15 °C til +90 °C
Mærkespænding
12/20 (24) kV (Uo/U (Um))
Bøjeradius
15 x kabeldiameter
CPR-klassificering:
Eca
Rekvirer DoP på dop@scankab.dkGodkendelser
IEC 60754, NF C 33-226, EN 60228,
Anvendes i kabelbakker
Bøjeradius 13 x kabeldiameter
Halogenfri
Kan ligge i rør
Kan nedgraves
Maks. driftstemp. +90° C
Udendørs-
oplægning
oplægning
UV-bestandig
Vandafvisende
| Varenummer | EAN | CPR | Elnummer | Dimension (mm2) | Strømverdi (A) | Opspoling | Diameter (mm)* | Vekt (kg/km)* |
|---|---|---|---|---|---|---|---|---|
| 10301050.FR | 5704403190195 | Eca | - | 1x50 | 201 | Drum | 27,2 | 705 |
| 10301095.FR | 5704403190201 | Eca | - | 1x95 | 338 | Drum | 29,4 | 895 |
| 10301150.FR | 5704403190218 | Eca | - | 1x150 | 377 | Drum | 30,9 | 1060 |
| 10301240.FR | 5704403190225 | Eca | - | 1x240 | 497 | Drum | 35,2 | 1445 |
| 10301300.FR | 5704403204984 | Eca | - | 1x300 | 497 | Drum | 37,4 | 1670 |
| 10301400.FR | 5704403190232 | Eca | - | 1x400 | 639 | Drum | 40,5 | 2005 |
| 10301500.FR | 5704403190249 | Eca | - | 1x500 | 709 | Drum | 44,0 | 2355 |
| 10301630.FR | 5704403190256 | Eca | - | 1x630 | 846 | Drum | 47,6 | 2865 |
| * Verdierne kan have små avvik | ||||||||
